罗德与施瓦茨FSQ26租售回收FSU26信号分析仪

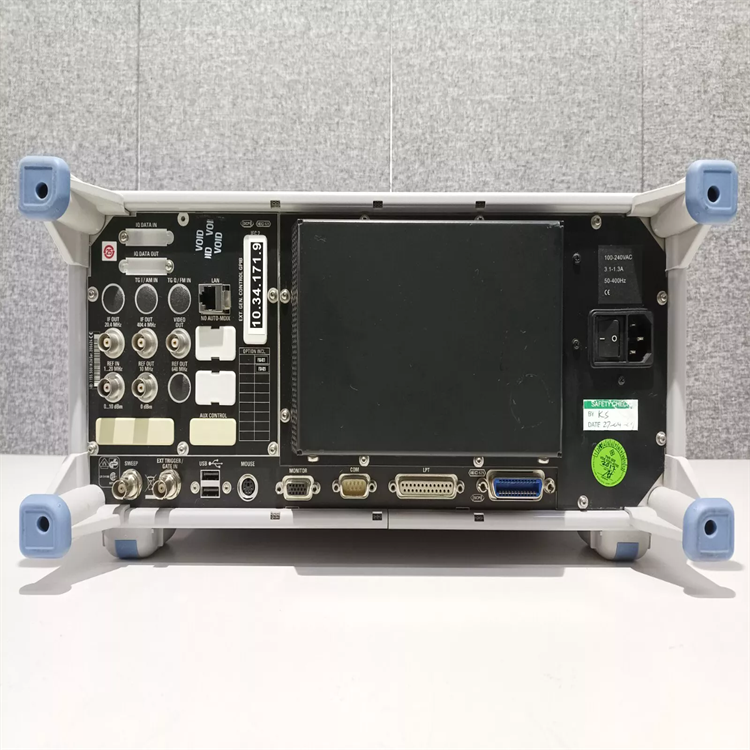

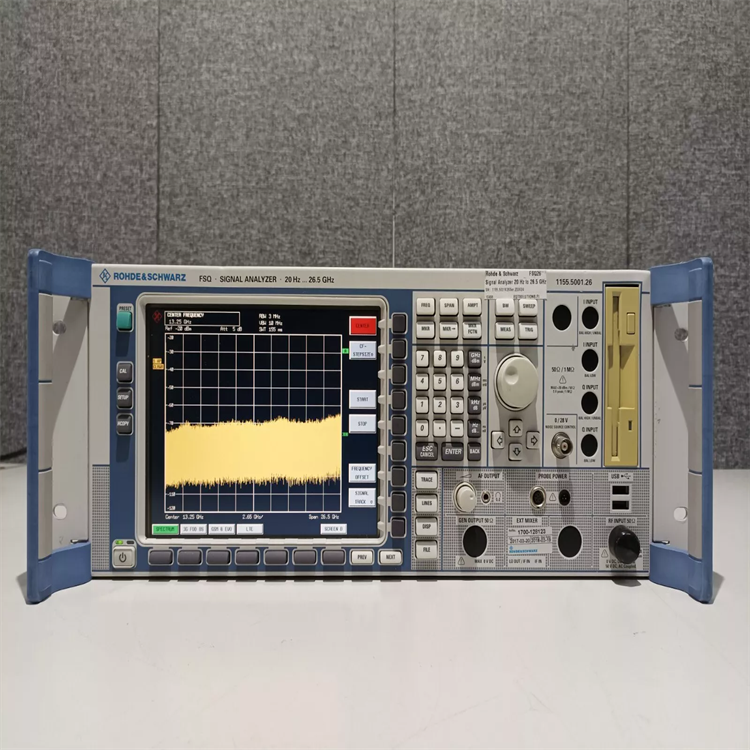

罗德与施瓦茨Rohde & Schwarz FSQ26信号分析仪，20 Hz - 26.5 GHz

R&S FSQ26 信号分析仪集两种仪器于一身。它提供高达 120 MHz 解调带宽的信号分析，并具有频谱分析仪的动态范围。

频率范围：20 Hz 至 26.5 GHz

频谱分析仪的动态范围

TOI + 25 dBm，典型值。

1 dB 压缩 +13 dBm，典型值。

84 dB ACLR/3GPP，带噪声校正

28 MHz 解调带宽（可选 120 MHz）

16 Msample I 和 Q 内存，可扩展至 705 Msample

数字解调测量应用固件

蓝牙

移动/边缘

3GPP WCDMA、HSDPA、TD-SCDMA

3GPP、LTE

CDMA2000、1xEV-DV、1xEV-DO 或 WLAN 802.11a/b/g/j

WiMAX 802.16-2004、802.16e-2005

通用矢量信号分析

射频性能

带前置放大器的 DANL < -152 dBm (10Hz)

SSB 相位噪声典型值 - 133 dBc (1Hz)，10 kHz 偏移，CF 640 MHz

相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏移，CF 640 MHz

TOI 典型值 ±25 dBm

1dB压缩点+13dBm

3GPP ACLR 77 dB，84 dB（带噪声校正）

4 载波场景的 ACLR：77 dB（带噪声校正）

准确性

高达 3.6 GHz 时总电平不确定度为 0.3 dB

IQ 下变频器

IF 数字化仪 14 位 81.6 MHz（20.4 MHz IF）

IF 数字化仪 326.4 MHz（选项 FSQ-B72）

IQ 带宽 (RF) 28 MHz（使用选件 FSQ-B72 可达 120 MHz）

无杂散动态范围 > 80 dB

IQ 内存 16 Msamples 每个 I 和 Q；通过 GPIB 或 LAN 输出

采样率：可连续设置，范围为 10 kHz 至 81.6 MHz；例如，IEEE802.11a 为 20 MHz

速度

频域扫描时间为 2.5ms

时域扫描时间为 1 µs

通过 GPIB 进行高达 70 次远程测量/秒

每秒多 80 次手动测量（屏幕新）
