租售ESR7罗德与施瓦茨ESR26回收ESRP7

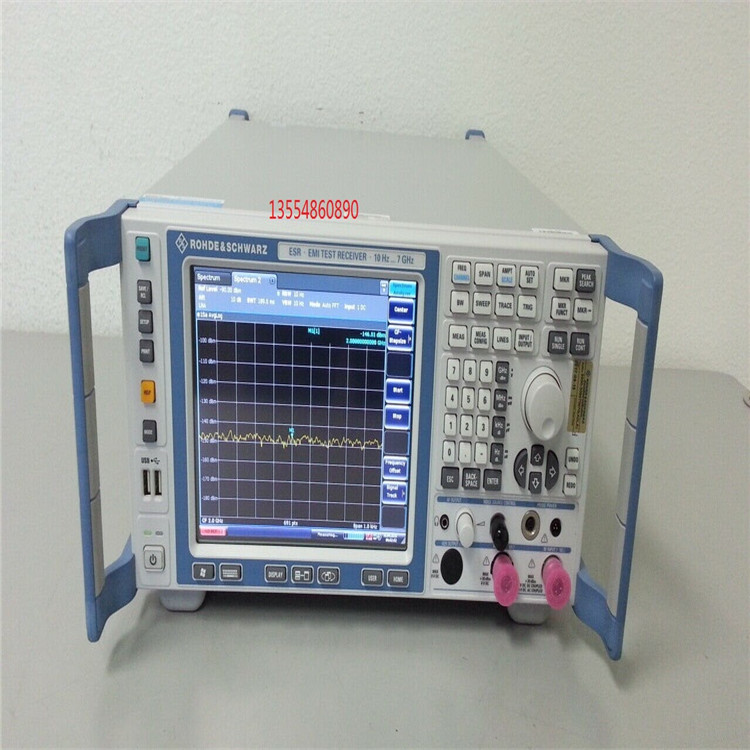

R&S ESR7 EMI 测试是一款双仪器，可测量电磁干扰，同时还可作为实验室应用的功能齐全、功能强大的信号和频谱分析仪。该仪器使用基于 FFT 的时域扫描来实现快速测量，并通过使用各种诊断工具的实时频谱分析来完成对干扰信号的详细分析和历史记录。这款坚固而紧凑的双仪器具有简单的显示屏和直观的触摸屏界面，用户友好。

R&S ESR7 EMI 测试的特性和规格包括：

特征

EMI 测试和信号/频谱分析仪组合在一台仪器中

符合 CISPR 16-1-1 Ed。3.1

使用集成 20 dB 前置放大器进行预选

除了传统的步进频率扫描之外，还具有快速时域扫描

跨度高达 40 MHz 的实时频谱分析，可详细调查干扰信号

强大的频域和时域测量分析功能

高分辨率时域显示（50 μs）

自动测试例程

操作方便，显示直观

坚固且紧凑 - 非常适合移动使用

规格

频率

频率范围：9 kHz 至 7 GHz

等级

大射频电平 (CW)：

射频衰减≥10dB；射频前置放大器关闭：30 dBm (= 1 W)

射频衰减≥10dB；射频前置放大器打开：23 dBm (= 0.2 W)

大脉冲电压：

射频衰减≥10dB：

输入1：150V

输入2：450V

大脉冲能量：

射频衰减≥10dB；10微秒

输入1：1毫瓦

输入 2：20 mW

1 dB 压缩：

射频衰减0dB；RF 前置放大器和预选关闭：+3 dBm，标称值

中频和分辨率带宽

分析仪模式（跨度 ≥ 10 Hz）和模式：10 Hz 至 10 MHz (–3 dB)，步长为 1/2/3/5/10

分析仪和模式：200 Hz、9 kHz、120 kHz (–6 dB)、1 MHz（脉冲带宽）

预选：

可在分析仪模式下关闭：16 个固定滤波器

前置放大器：

可打开/关闭：1 kHz 至 7 GHz，20 dB 增益，标称值

测量时间：

分析仪模式（扫描时间）：

跨度 = 0 Hz：1 μs 至 16 000 s

跨度 ≥ 10 Hz（扫频）：1 ms 至 16 000 s

跨度 ≥ 10 Hz (FFT)：7 μs 至 16 000 s

模式（步进频率扫描）：50 μs 至 100 s（每个频率）

模式（时域扫描）：50 μs 至 100 s（每个频率子范围）

频率步长：

模式（步进频率扫描）：小。1赫兹

模式（时域扫描）：0.25 × IF 带宽

探测器

接收模式：

大峰值

小峰值

准峰值

有效值

平均的

具有仪表时间常数的平均值（CISPR 平均值）

RMS 平均值 (CISPR-RMS)

显示平均噪音水平 (DANL)

模式、标称、平均检波器 (AV)、RF 衰减 0 dB、终端电阻 50 Ω：

前置放大器关闭：

500 MHz，带宽 120 kHz：< 6 dBμV

3 GHz，带宽 1 MHz：< 17 dBμV

前置放大器打开：

500 MHz，带宽 120 kHz：< –7 dBμV

3 GHz，带宽 1 MHz：< 5 dBμV

扫描（跟踪）点数

分析仪模式（标准）：101 至 32 001

分析仪模式 (EMI)：101 至 200 001

模式：大 4 000 000

实时分析仪（可选）：801

总测量不确定度

CW 信号，电平参考电平 0 dB 至 –70 dB，S/N > 20 dB，自动扫描时间，RF 衰减 10 dB、20 dB、30 dB、40 dB，预选打开，跨度
/RBW<100，95%置信水平，+20 0 C 至 +30 0 C

9kHz≤f<3.6GHz：0.46dB

3.6GHz≤f≤7GHz：0.57dB
