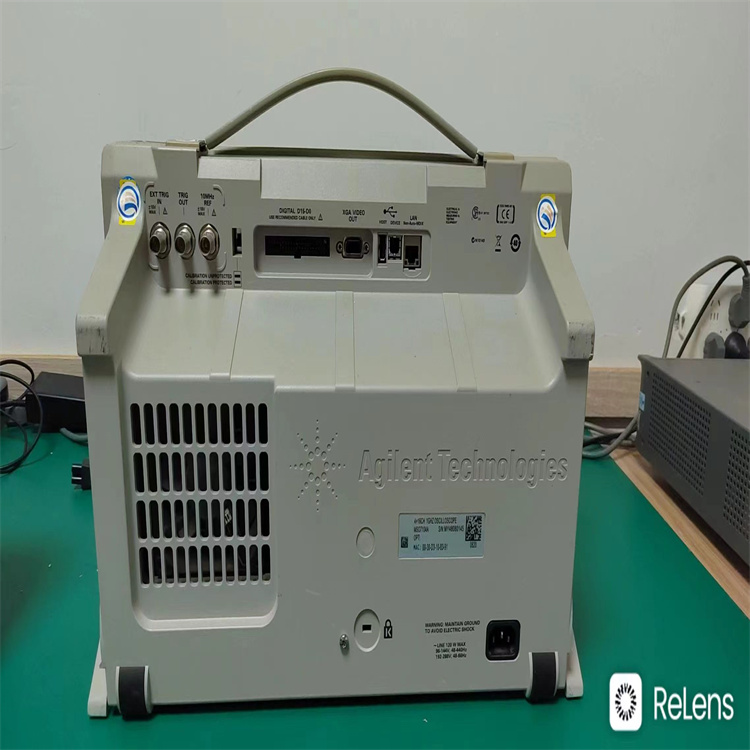

Agilent安捷伦 MSO7104A示波器带宽1GHz

安捷伦HP MSO7104A InfiniiVision混号示波器配有12.1英寸XGA显示屏，采用封装，厚度仅为6.5英寸，重量仅为13磅。凭借世界上快的的新速率，高达每秒100，000个波形，查看其他示波器的细微信号细节和事件。各种应用程序包提供快速测量洞察力。

大显示

示波器是视觉工具，大的高分辨率屏幕使产品好。大的显示器变得越来越重要，因为除了传统的示波器通道之外，通用示波器需要多的空间来显示数字和串行信号。增大的显示屏尺寸有助于您通过串行协议同时观看多达20个频道。12.1英寸的显示屏比任何竞争机型都大近40%。

快的架构

看到一个比其他示波器能代表被测实际信号的显示器。InfiniiVision 7000A系列显示抖动、事件和其他示波器遗漏的细细节。转动旋钮，仪器立即做出反应，毫不费力。还需要观看数字频道吗？仪器保持响应。解码串行数据包？安捷伦的InfiniiVision系列提供业界的硬件加速串行总线解码，可在不影响模拟测量的情况下进行串行调试。

级变焦III

InfiniiVision示波器在一个的0.13 ASIC中集成了采集存储器、波形处理和显示存储器。这项获得的三代技术被称为MegaZoom III，每秒可提供高达100，000个波形(采集),具有始终可用的响应深度存储器。

深刻的应用

定制您的通用范围。各种各样的应用程序包为您的特定应用程序问题提供了有意义的见解:I2c、SPI内核辅助FPGA调试环境CAN/LIN分段存储器MIL-STD-1553 RS-232/UART矢量信号分析FlexRay I2在线分析的s DSO/MSO屏蔽测试功率测量

附加功能:

带宽:1 GHz

通道:4个模拟和16个数字

采样速率:4 GSa/s

记录长度:标准8 Mpts MegaZoom III深内存

垂直分辨率:8位

自动量程和峰值检测

有洞察力的应用软件

分段存储器

使用FFT的波形数学

模拟电视/EDTV触发器

总线模式显示和简单的软件升级

基于PC的离线分析和查看先前采集的数据

功率分析

反应灵敏的控制和的信号可视性

性的高分辨率显示屏:12.1英寸XGA显示屏具有256种亮度级别，可显示细微的信号细节

业界快的的新速达100，000波形/秒，显示事件

串行包括:I2c、SPI、CAN、LIN、RS-232/UART和I2S
