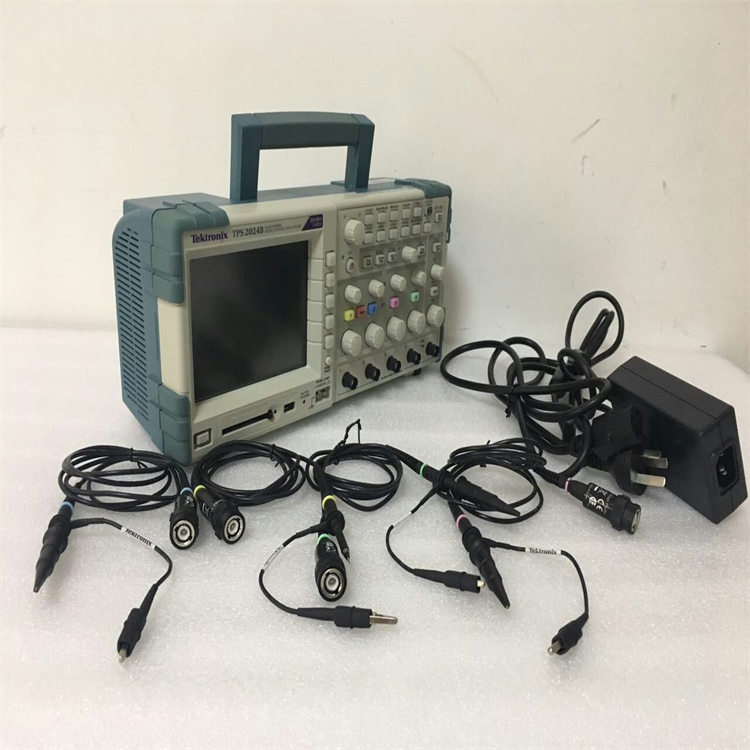

泰克Tektronix TPS2024B隔离通道数字储存示波器

产品概述

Tektronix TPS2024B数字存储示波器提供独特的功能以及熟悉的用户友好型控件和菜单。它独特的隔离频道技术为测量时的无损电路提供了信心，其标准电池电源使其适用于现场应用。Tektronix TPS2024B数字存储示波器提供了从工作台到现场的强大生产力。

Tektronix TPS2024B数字存储示波器的特性和规格包括:

特点:

利益

隔离外部触发输入(阻抗隔离)

电池电量:

电池连续工作8小时

安装了2节电池

热插拔

几乎不受交流线路电源的限制

可选的功率应用软件提供广泛的功率测量

利用以下工具快速记录和分析测量结果:

开放选择软件或

集成紧凑型闪存大容量存贮器

FFT标准

高级触发器可快速捕捉感兴趣的事件

快速设置和操作:

传统的模拟风格旋钮

多语言用户界面

自动设置菜单

自动测距

波形和设置存储器

内置的上下文相关帮助

背光菜单按钮提供高可见度

11种较关键的自动波形测量

应用:

工业电源设计:

解决纷争

装置

维护

先进电子设计:

解决纷争

装置

维护

汽车设计和测试

教育

规格:

电气特性:

隔离通道:4

带宽:200 MHz

每通道采样速率:2.0 GS/s

记录长度:2.5k点

显示屏(1/4 VGA液晶屏):彩色

电池操作:

2个热插拔电池组的容量

1个标准电池组可提供4小时的电池工作时间

可选的第二个电池组可将电池工作时间延长至8小时

通过热插拔充电电池，电池可以连续工作

自动测量:11

垂直分辨率:8位(正常或平均)

垂直灵敏度:2 mV至5V/格，带校准微调

DC垂直精度:3%

垂直缩放:垂直扩展或压缩实时或停止的波形

较大输入电压(1 Ω):300伏皇家邮轮CAT II从BNC发信号给BNC·谢尔

浮动电压:  600伏皇家邮轮BNC壳牌公司的CAT II接地

位置范围:

2 mV至200mV/分度1.8 V

> 200毫伏至5伏/分度45伏

带宽限制:20 MHz

线性动态范围:5格

时基范围:2.5纳秒至50秒/div

时基精度:50 ppm

输入阻抗:1mω2%与20 pF并联

输入耦合:交流、DC、GND

水平缩放:水平扩展或压缩实时或停止的波形

FFT:标准

RS-232，Centronics-并行端口:标准

PC连接:标准

集成CompactFlash大容量存储:标准

功率测量:

可选包装提供即时:

电源波形分析

波形分析

谐波分析

开关损耗

相位角

dv/dt和di/dt光标
