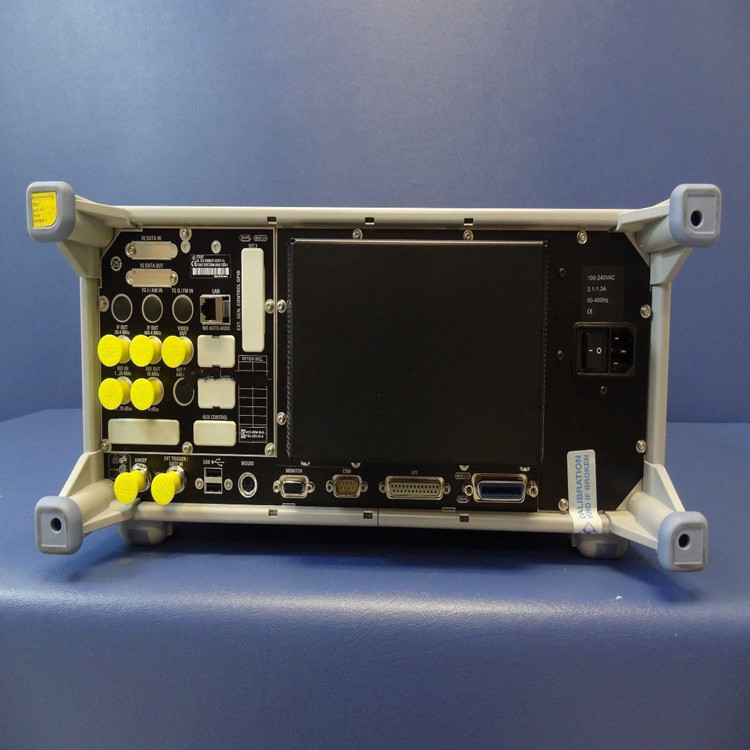

回收罗德与施瓦茨FSU67 67GHz频谱分析仪

产品概述

罗德与施瓦茨R&S FSU67频谱分析仪追赶了R&S FSE和R&S FSIQ系列频谱分析仪的公认的卓越射频数据。在开发、质量管理和生产环境中，要求极宽动态范围的测量加简单、快速和可靠。R&S FSU67完全可以被称为频谱分析的新基准，具有前所未有的动态范围:

TOI >20 dBm，典型。+25 dBm

1 dB压缩(0 dB RF衰减):+13 dBm

显示的平均噪声水平:–158 dBm(1Hz带宽)

77分贝ACLR标准。对于3GPP，典型值为84 dB。带噪声校正

HSOI典型值为55 dBm。

相位噪声:典型值–160 dBc/Hz。10 MHz载波偏移时

这些特性使得即使在强载波存在的情况下(例如在基站)，也很容易发现小的杂散信号。

对于3GPP邻道功率测量，84 dB ACLR的数字允许非常简单且高精度地验证和演示良好的邻道功率(ACP)比。把你的node B建设得比别人好，并证明这一点。

高次谐波二阶截味着多通道有线电视测量的较佳动态范围。

R&S FSU系列频谱分析仪推出了频谱分析仪市场上较丰富的功能。所有主要功能都直接包含在基本单元中，包括:

10 Hz至100 kHz高选择性数字滤波器

1 Hz至30 kHz范围内的快速FFT滤波器

100 Hz至5 MHz的通道滤波器

RRC滤波器

1 Hz至50 MHz分辨率带宽

QP检波器和EMI带宽:200 Hz、9 kHz和120 kHz

频域扫描时间为2.5 ms

时域中的1 s扫描时间

测量点/轨迹的数量可在155和10001之间选择

用选通函数间选择频谱分析

GPIB接口，IEEE 488.2

RS-232-C串行接口，9引脚SUB-D连接器

VGA输出，15引脚子D

软盘或硬盘上的PC兼容截图

在手动模式下，每秒较多20次测量

GPIB接口上高达30次测量/秒

SCPI兼容的GPIB命令集

R&S FSE R&S FSIQ兼容GPIB命令集

时域快速ACP测量

用CCDF函数进行统计信号分析

100 dB动态范围的均方根检波器

用于校正天线或电缆频率响应的传感器系数

两年校准周期

1 MHz至20 MHz的外部基准电压，步进为1 Hz

GGSM/EDGE调制测量(带R&S FS-K5选项)

R&S FSU67的特点和优势包括:

频率范围:20赫兹至67千兆赫

分辨率带宽:10赫兹至50兆赫

全套检测器

分辨率滤波器特性的灵活选择

GSM/EDGE解调、W-CDMA、TD-SCDMA、cdma2000、1xEVDO和1xEVDV解调

局域网连接标准

罗德与施瓦茨FSU67频谱分析仪的应用包括:

通用频谱分析

替代传统频谱分析仪

2.5G和3G组件开发和生产

放大器生产测试

计量和校准实验室应用
